Soustruh hrotový SN 63 B.

.: REKLAMA Morse Steve (ex-deep Purple) Major Impacts ´2000 REKLAMA :.

Typ: prodám
Vloženo: 31. 08. 2011 v 09:02
Kategorie: Stroje : Soustruhy
Lokalita: Blansko
Kontakt: 608860497, Karel Svoboda

Cena: dohodou

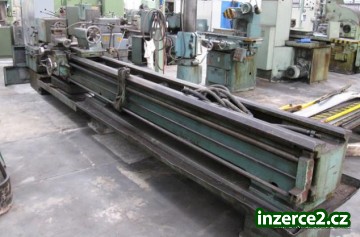

Soustruh hrotový SN 63 B.
Katalogové číslo: 3063
Typ, parametry: SN 63 B
Výrobce: TOS
Rok výroby/repase: nezadáno
Popis: Oběžný průměr nad ložem 630mm
Oběžný průměr nad suportem 340mm
Oběžný průměr v prolomení lože 880mm
Šířka prolomení 300mm
Průměr upínací desky hladké 630mm
Průměr sklíčidla 250mm
Vzdálenost hrotů 1500-2000-2500-3000-4000mm
Vrtání vřetena 71mm
Kužel ve vřetenu Morse 80
Kužel hrotové objímky koníku Morse 5
Zdvih hrotové objímky koníku 240mm
Největší průřez nože 40x25mm
Vodicí šroub: průměr x stoupání 48x6mm
Otáčky vřetena -
16 stupňů
1. řada v rozsahu l0-112min-1
2. řada v rozsahu 90-1000min-1
Posuvy -
38 stupňů
podélné 0,05-6,4mm/ot
příčné 0,025-3,2mm/ot
Závity
29 metrických se stoupáním 0,5-40mm
35 Whitworthových záv./1" 80-1
26 modulových modul 0,25-20
31 Diametral Pitch DP 2-72
Elektromotor pro pohon vřeteníku 7,5kW
Rozměry stroje: délka x šírka
pro vzdálenost hrotů
1500 mm 3500-1440mm
2000 mm 4000-1440mm
2500 mm 4500-1440mm
3000 mm 5000-1440mm
4000 mm 6000-1440mm
Hmotnost stroje asi pro vzdálenost hrotů
1500 mm 2820kg
2000 mm 2960kg
2500 mm 3080kg
3000 mm 3210kg
4000 mm 3440kg
