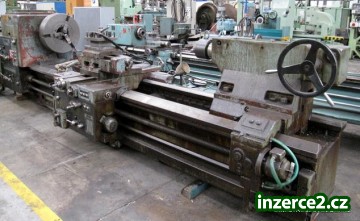

Soustruh hrotový SU 100.

.: REKLAMA Various We Call It Lounge - 100 Lounge and Deep House Tracks For Pleasure Moment REKLAMA :.

Typ: prodám
Vloženo: 30. 04. 2012 v 11:32
Kategorie: Stroje : Soustruhy
Lokalita: Blansko
Kontakt: 608860497, Svoboda

Cena: dohodou

Soustruh hrotový SU 100.
Katalogové číslo: 3329
Typ, parametry: SU 100
Výrobce: TOS Čelákovice n.p.
Rok výroby/repase: nezadáno
Popis: Oběžný průměr nad ložem 1050 mm
Oběžný průměr nad suportem 730 mm
Vzdálenost hrotů 2000-3000-4000 mm
Vrtání vřetena 102 mm
Průměr vřetena v předním ložisku 180 mm
Kužel ve vřetenu 1:10 120 mm
Kužel hrotové objímky koníku 1:20 100 mm
Průměr upínací desky 1000 mm
Největší hmotnost obrobku v hrotech 5000 kg
Největší kroutící moment na vřetenu při nejvýše 14 otáčkách za minutu 1250000 N m
Největší řezná síla 50000 N
Otáčky vřetena -
24 stupňů 2,24-450/min
zvýšená řada 2,8-560/min
snížená řada 1,4-280/min
nízká řada (jen do 18,5 kW) 0,9-180/min
Posuvy
počet stupňů 54
podélné v rozsahu 0,08-56 mm/ot
příčné v rozsahu 0,024-18 mm/ot
Závity (vodicím šroubem)
40 metrických se stoupáním 1-112 mm
42 Whitworthových závitu/1" 28-1/4
32 modulových modul 0,5-28
36 Diametral Pitch DP 56-1
36 Circular Pitch CP 1/16-31/2
Rychloposuv suportu 3600 mm/min
Elektromotor pro pohon vřeteníku 22 kW
Celkový příkon stroje 30 kW
Rozměry stroje
šířka 1970 mm
délka podle vzdálenosti hrotů 4860-10860 mm
Hmotnost stroje podle vzdálenosti hrotů 7600-11600 kg
